ООО УПТК ЭНЕРГЕТИК производит подвижные и неподвижные опоры по существующим стандартам и индивидуальным чертежам Заказчика.
Опоры трубопровода служат для их фиксации, уменьшения истирания, позволяют перевести осевые, поперечные, вертикальные нагрузки, а также крутящие моменты на грунт или на несущие конструкции.
Все опорные конструкции в зависимости от назначения и устройства относятся либо к подвижным, либо к неподвижным опорам.

ОПОРЫ СКОЛЬЗЯЩИЕ

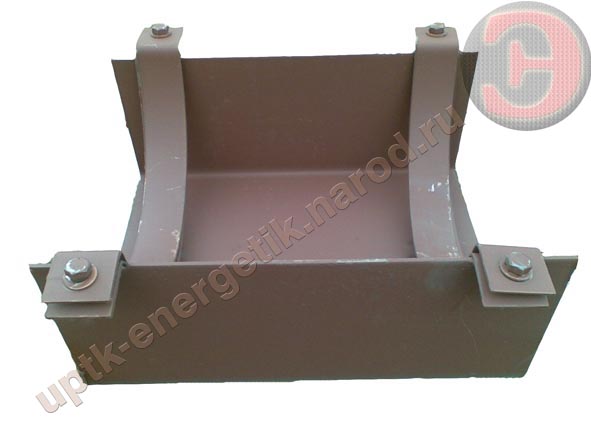

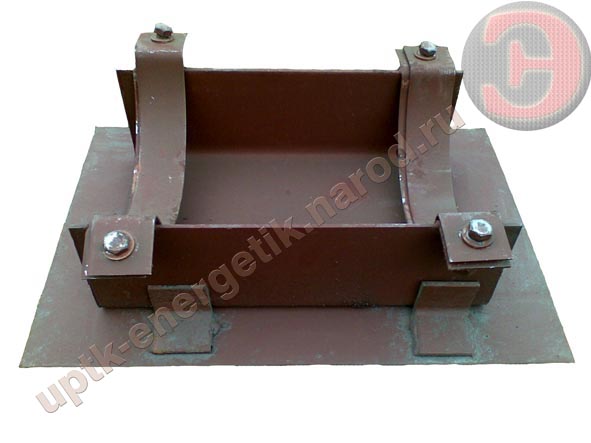

ОПСК	ОПСК c направляющей

При прокладке трубопроводов надземной прокладки и в проходных каналах помимо неподвижных опор, обеспечивающих устойчивость и неподвижность трубопроводной системы используются также подвижные опоры или опоры скользящие.

Подвижные опоры поддерживают трубопровод, но не препятствуют его перемещению от температурных деформаций. Они воспринимают только вертикальные нагрузки от массы трубопровода с продуктом.

Опора скользящая и ее наиболее простая конструкция состоит из жесткого основания (стальной уголок или швеллер), металлических полукруглых держателей трубы и крепления держателей (болты и гайки), а также прокладки, подкладываемой под основание трубы для компенсации продольных перемещений и защиты поверхности трубы от истирания в процессе эксплуатации. Задача, которую решает опора скользящая — защита трубопровода от истирания и обеспечение продольных перемещений труб в предусмотренных для этих целей местах.

Конструкции опор предназначены для трубопроводов ТЭС и АЭС из углеродистой и коррозионностойкой стали наружным диаметром от 57 мм до 1620 мм с параметрами среды t раб <300 С и Ру < 2,5 МПа.

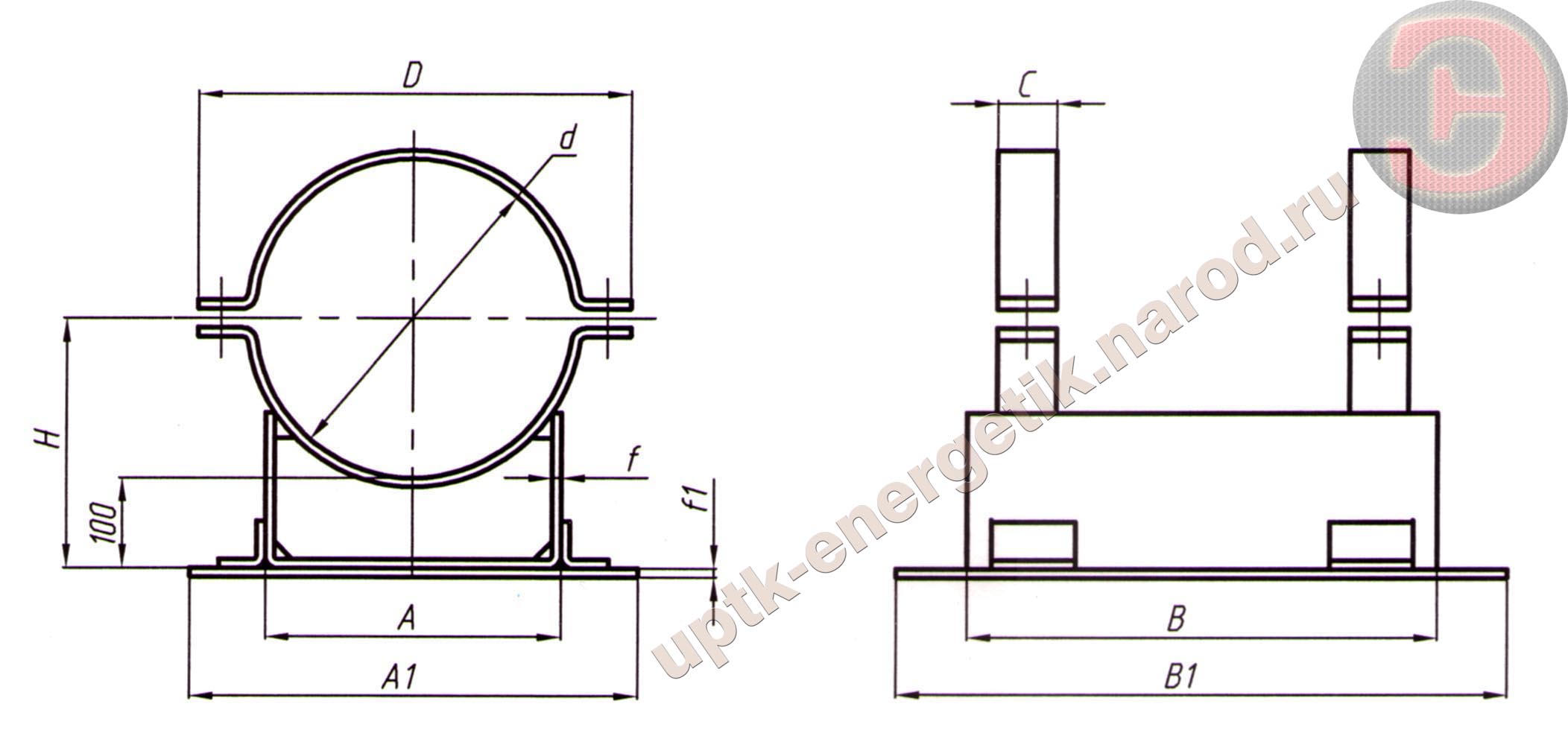

Наименование	d,мм	D, мм	H, мм	f, мм	f1, мм	A, мм	А1, мм	B, мм	В1, мм	C, мм	Масса, кг	Масса с напр., кг
ОПСК-90	90	140	145	3	3	90	190	200	300	25	1,8	4,18
ОПСК-110	110	160	155	3	3	100	200	200	300	25	1,88;	4,24
ОПСК-125	125	175	165	3	3	110	210	200	400	25	2,73	4,43
ОПСК-140	140	200	170	3	3	120	220	300	400	30	4,08	6,14
ОПСК-160	160	220	180	3	3	130	230	300	400	30	4,32	6,44
ОПСК-180	180	240	190	3	3	140	240	300	400	30	4,58	6,75
ОПСК-200	200	270	200	3	3	150	250	300	400	30	4,84	7,52
ОПСК-225	225	295	215	3	3	190	290	300	400	30	5,86	8,77
ОПСК-250	250	320	225	4	3	220	320	400	500	40	11,38	14,42
ОПСК-315	315	385	260	4	3	250	350	400	500	40	14,54	17,48
ОПСК-400	400	480	300	4	3	340	450	450	550	50	19,7	23,28
ОПСК-450	450	550	325	6	3	380	490	550	650	50	38,66	39,99
ОПСК-500	500	600	350	6	4	440	550	550	650	50	43,17	48,84
ОПСК-560	560	660	380	6	4	480	590	550	650	50	44,6	55,04
ОПСК-710	710	810	475	6	4	600	720	600	750	70	63,74	77,19
ОПСК-800	800	920	500	6	4	700	820	600	750	70	76,89	91,44
ОПСК-900	900	1040	550	8	4	800	920	750	900	80	143,96	161,64
ОПСК-1000	1000	1140	600	8	4	900	1020	750	900	80	170,69	192,84
Размеры f1, A1 и B1 даны для направляющей.

Помимо опор ОПСК, по предварительным заявкам, изготавливаем
подвижные опоры:
серии 4.903-10 выпуск 5;
серии НТС 65-06 выпуск 1, выпуск 2;
серии 5.903-13 выпуск 8-95;
неподвижные опоры:
серии 4.903-10 выпуск 4;
серии 5.903-13 выпуск 7-95
