В целях обеспечения работоспособности СОДК (системы оперативного дистанционного контроля) и защиты от воздействий окружающей среды и несанкционированного доступа вдоль расположения ПИ-трубопроводов применяют ящики кабельные распределительные и ковера антивандальные.
Ящики ЯКР и ковера антивандальные предназначены для установки в них коммутационного оборудования (терминалов) и подключения к системе ОДК. Эксплуатируются на открытом воздухе при температуре от минус 60 до плюс 40°С и относительной влажности воздуха 100% при температуре плюс 25°С.

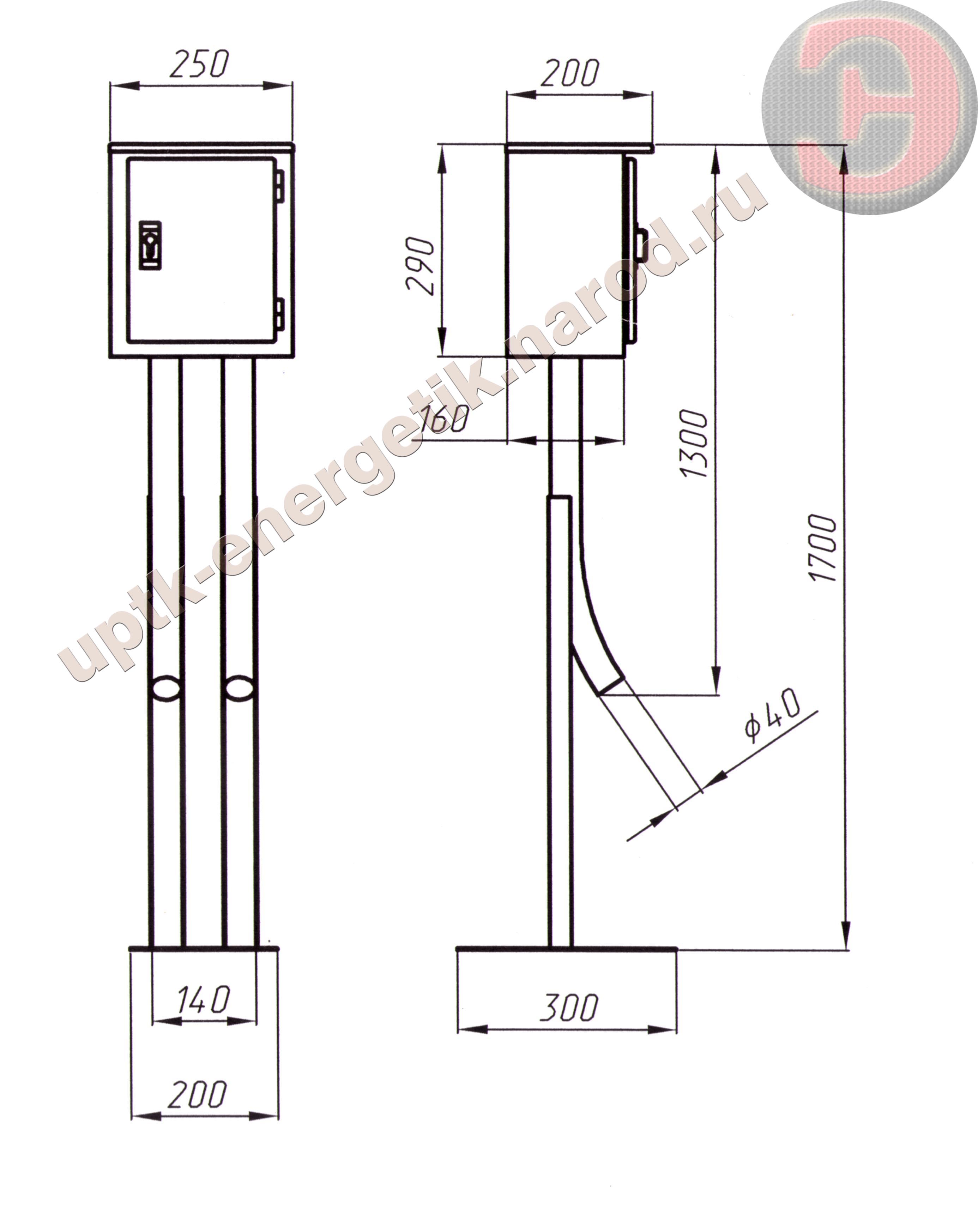

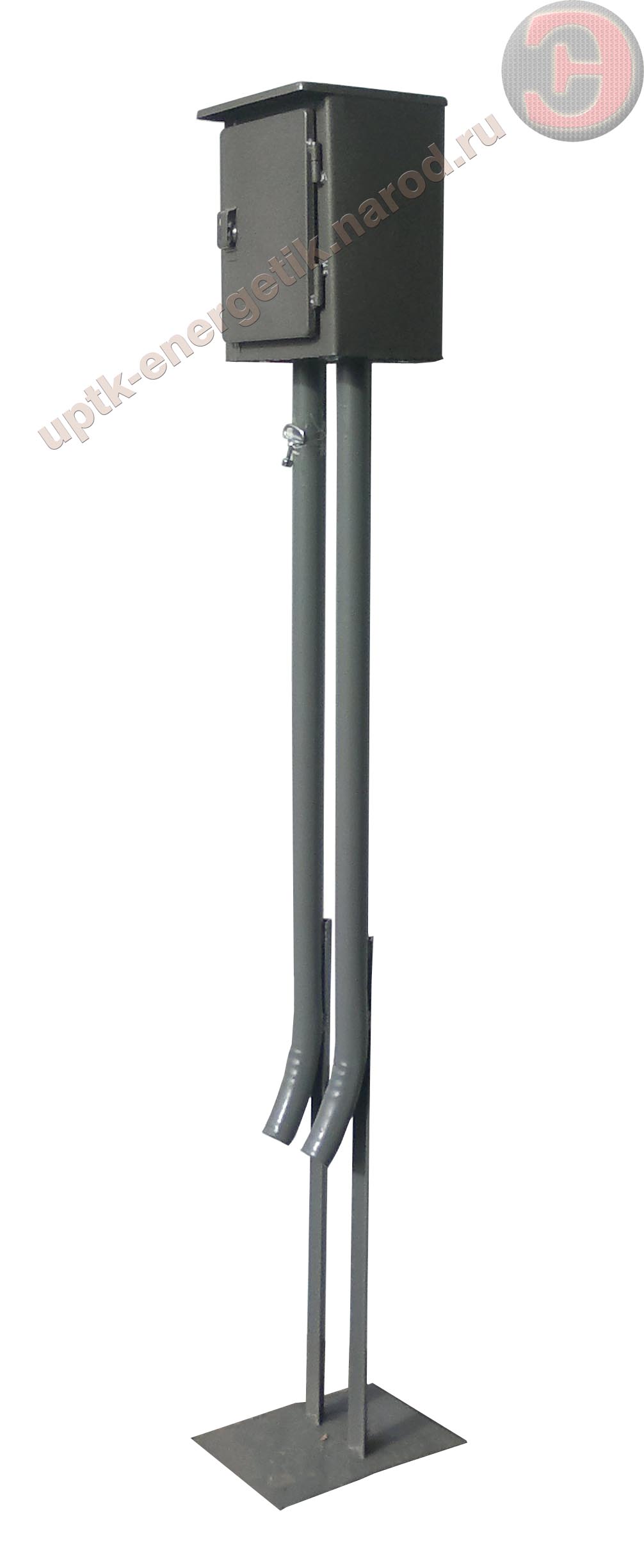

| Ящики ЯКР представляют собой монтажный металлический сварной корпус с закрываемой на замок дверцей. Внизу корпуса выполнены трубные выводы для прокладки кабелей. Ящики ЯКР могут быть наземного (установка на открытой местности с последующей заливкой бетонным раствором) и настенного (установка внутри или снаружи зданий и сооружений) исполнения.
|
 |

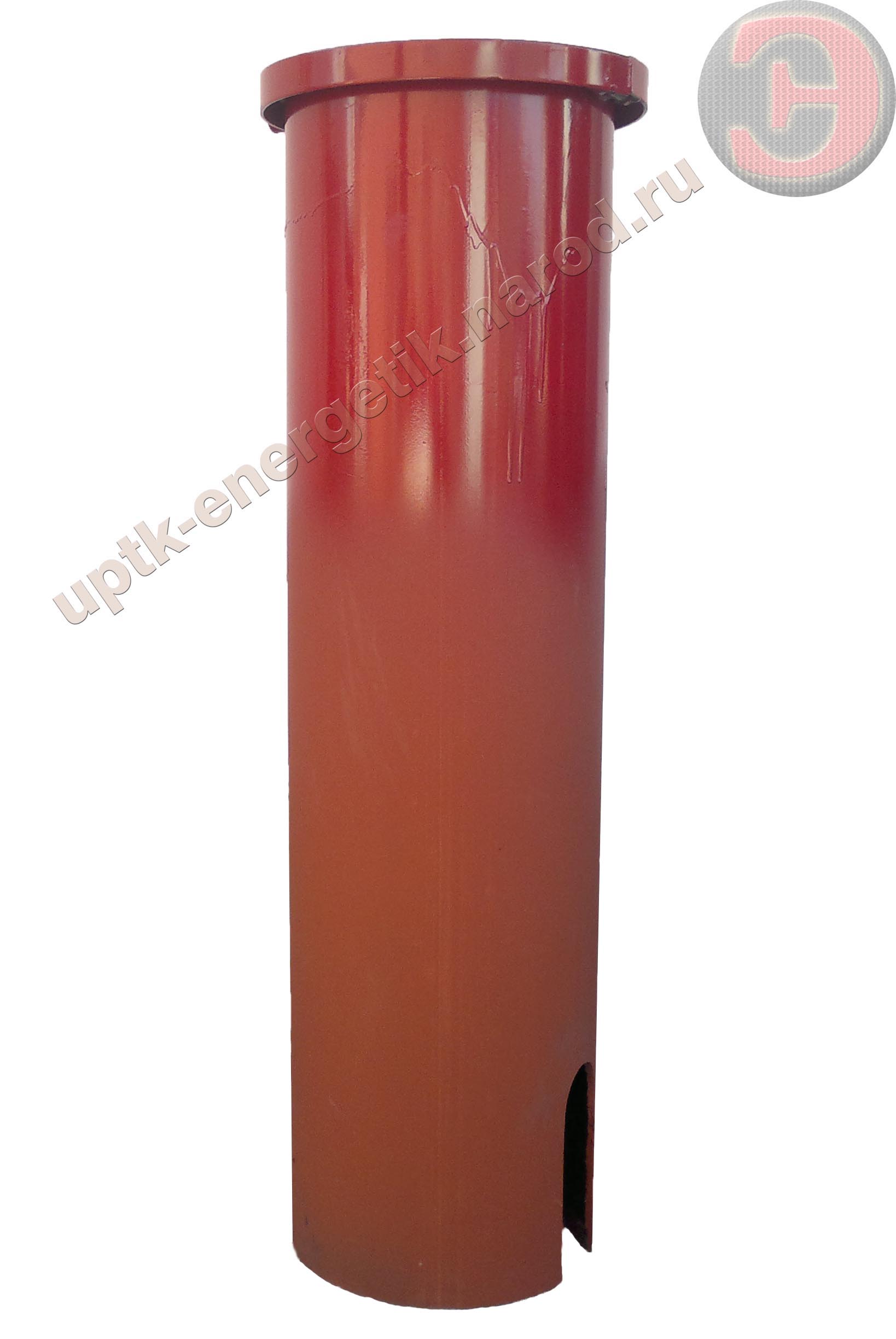

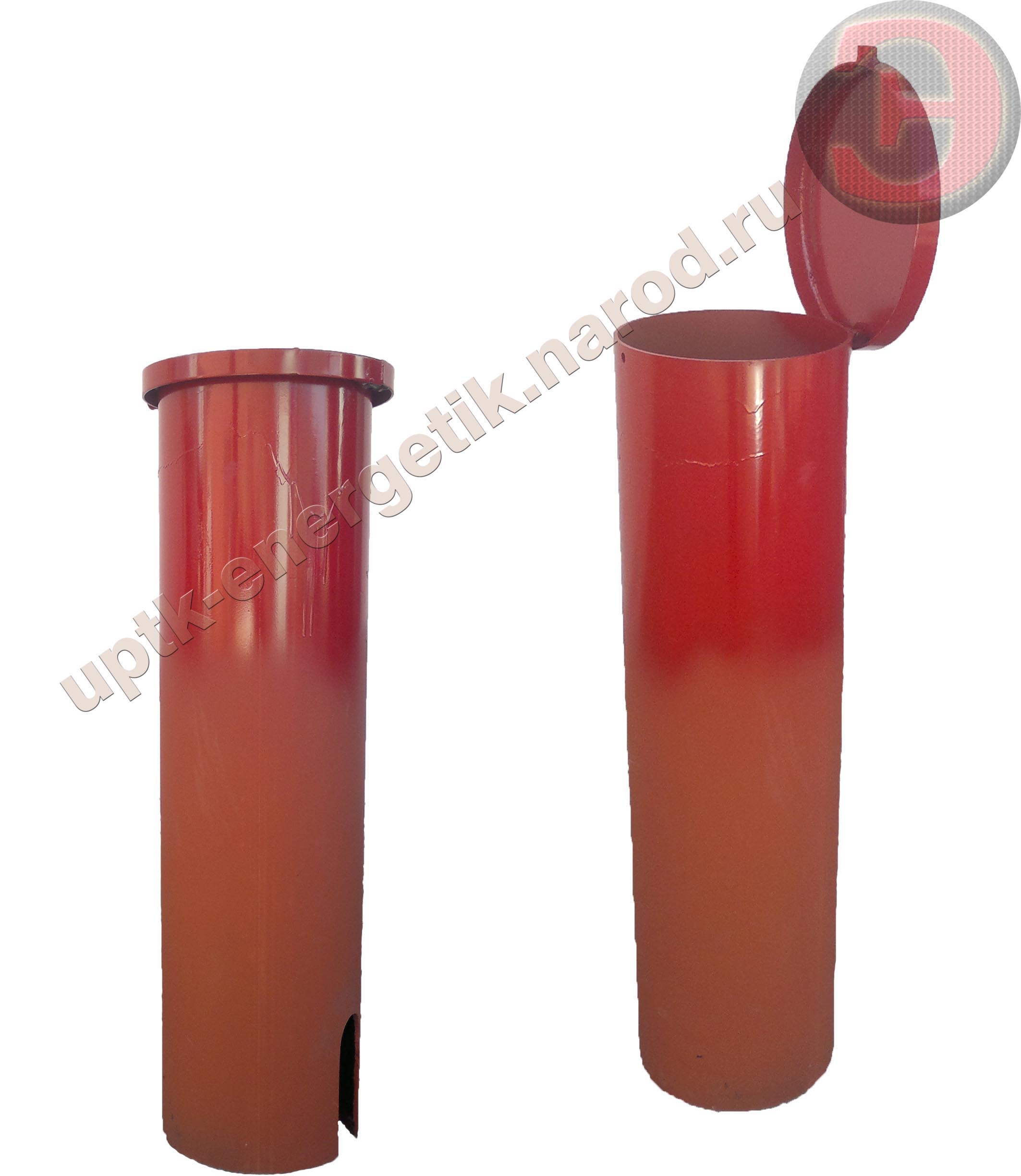

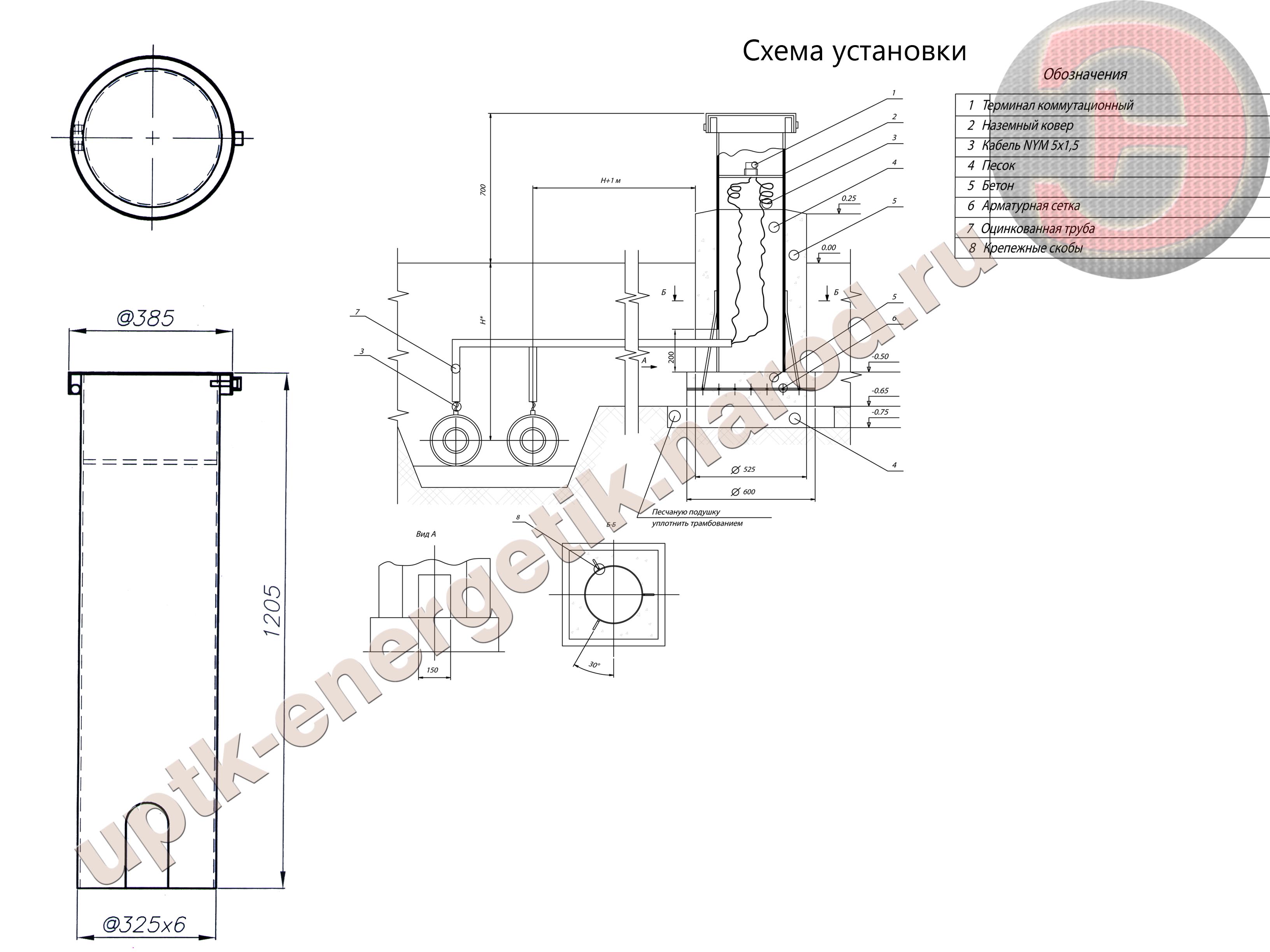

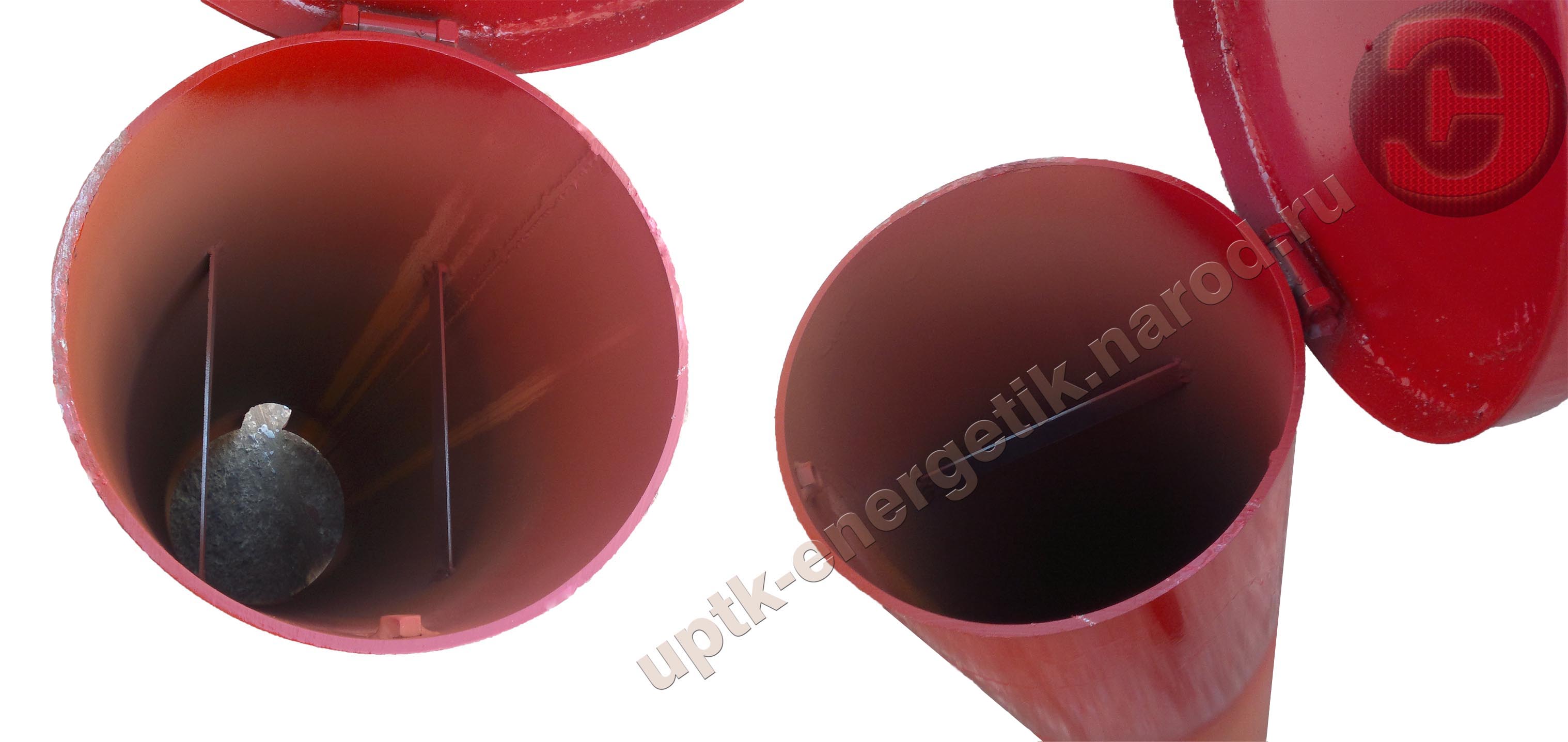

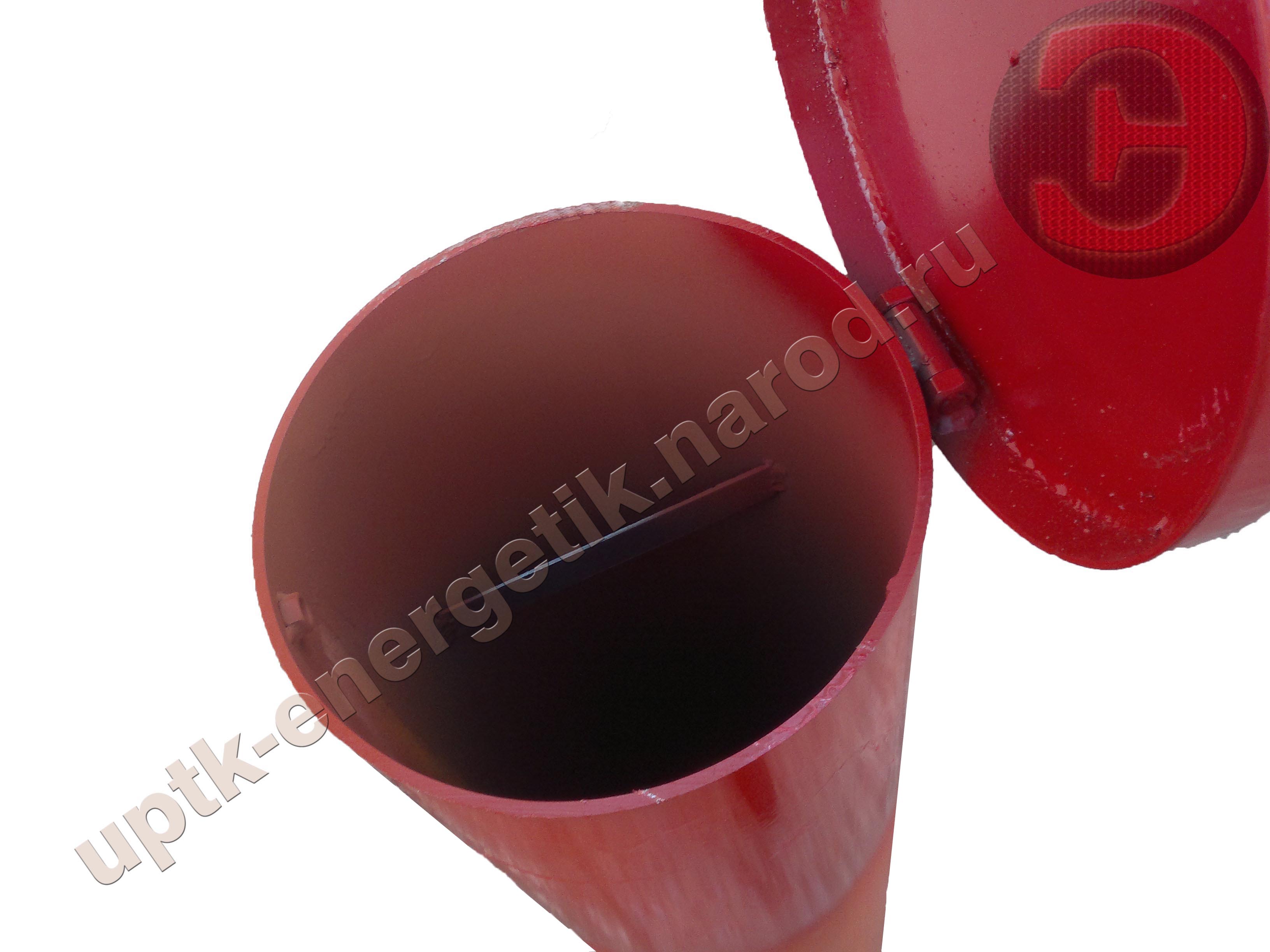

| Ковер наземный антивандальный представляет собой металлическую трубу с крышкой, которая закрывается на потайной винт. Внутри ковера предусмотрено место для крепления приборов коммутационных системы ОДК. Наземный ковер устанавливается на открытом пространстве и укрепляется в грунте. Внутренний объем наземного ковера должен быть засыпан сухим песком от основания до уровня 20 см от верхнего края. При устройстве коверов на теплотрассах, прокладываемых в насыпных грунтах, необходимо предусматривать дополнительные меры по защите ковера от просадки грунта. |
|
Ковера настенные и наземные антивандальные изготавливаются специально из шовных и бесшовных цельнотянутых металлических труб с толщиной стенки от 6 мм, чтобы предотвратить их повреждение в случае наезда строительной или другой автотехникой.
